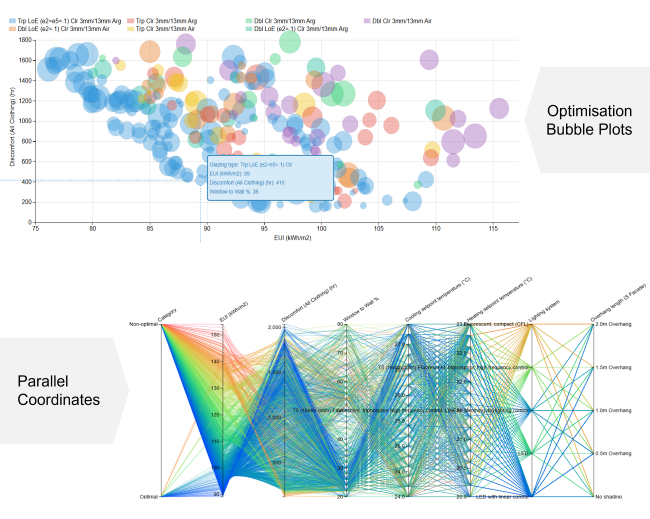

DESIGN BUILDER V7

La nueva versión de DESIGN BUILDER, agrega poderosas nuevas herramientas que mejoran la productividad y hacen más fácil el proceso de modelación y simulación.

DesignBuilder es la interfaz de usuario más intuitiva y avanzada de EnergyPlus, el motor de cálculo energético y térmico lider en la industria  de la simulación. DesignBuilder v7 incluye el motor EnergyPlus v9.4 con varias mejoras de rendimiento y funciones. Estas incluyen un nuevo método de sombreado mediante conteo de píxeles, para simulaciones más rápidas de modelos grandes en máquinas con tarjetas gráficas dedicadas.

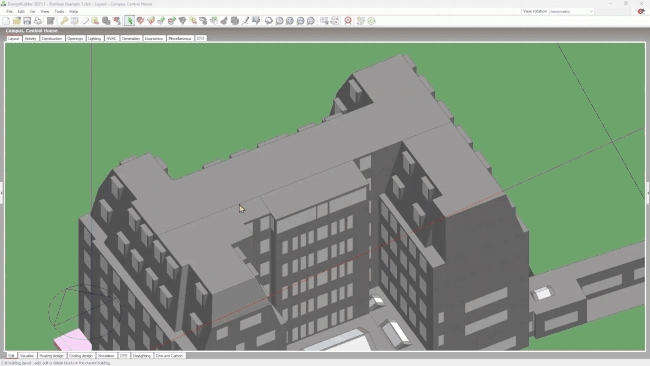

MEJORAS EN EL MODELADOR

El modelador y las herramientas de visualización son fundamentales dentro de DESIGN BUILDER y la versión 7 considera algunas mejoras significativas en esta área:

• La herramienta de cuadrícula de datos se ha actualizado para permitir que los datos de HVAC se puedan visualizar y editar en esta herramienta. Esta herramienta de gestión de datos permite personalizar la forma de visualizar los datos, exportar los datos a excel, modificarlos y luego importarlos nuevamente al modelo de DesignBuilder. Ahora también se pueden leer los datos de bloques de componentes y colectores solares. Esta herramienta es ideal para la edición masiva y rápida de datos y para verificar la correcta configuración del modelo. Adicionalmente la herramienta permite la exportación e importación de templates.
• Se ha agregado una herramienta de “seguimiento” para la extrusión de figuras planas,  para facilitar la modelación de geometrías complejas, la que se agrega a las herramientas de edición existentes, como las herramientas de operaciones booleanas, cortar, estirar, etc.
• Mejoras en las ayudas de dibujo (snaps), donde se adiciona una nueva función de “mira” que permite visualizar de mejor manera los puntos existentes que se deseen utilizar para modelar. También se han agregado éstas ayudas a nivel del sitio, para ayudar a la colocación o copia de edificios completos.

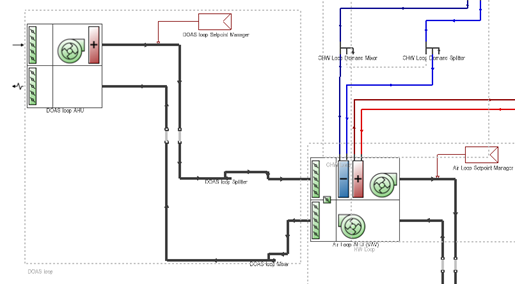

• Nuevos mecanismos de control sistemas HVAC, están disponibles a nivel de zona
• Se incluye un sistema de calentador radiante de alta temperatura, el que es ideal en almacenes y recintos de grandes alturas y volúmenes en general

ILUMINACIÓN NATURAL

DesignBuilder v7 incluye una importante actualización de nuestras herramientas de iluminación natural. Las novedades más importantes son:

Las simulaciones dinámicas de iluminación natural, ahora se ejecutan directamente en Radiance implementando completamente el método especificado en la norma LM-83-12, incluidas las persianas dinámicas para los cálculos de la métrica sDA 300/50.

Nuevos cálculos e informes automatizados para los siguientes créditos de sistemas de Certificación Medioambiental:

• Crédito de luz diurna LEED v4.1, opción 1-2
• Crédito de luz diurna BREEAM HEA 01, opción b

Los bloques de componente translúcidos ahora se consideran en las simulaciones de luz natural, lo que facilita la inclusión precisa de objetos como árboles en las simulaciones.

Los resultados de los cálculos de iluminación natural, ahora se muestran en el modelador 3D, con opciones para que se muestren los resultados numéricos en cada celda y permite editar los colores de los resultados. Estás nuevas herramientas de visualización ayudan a contextualizar los resultados y realizar presentaciones más claras.

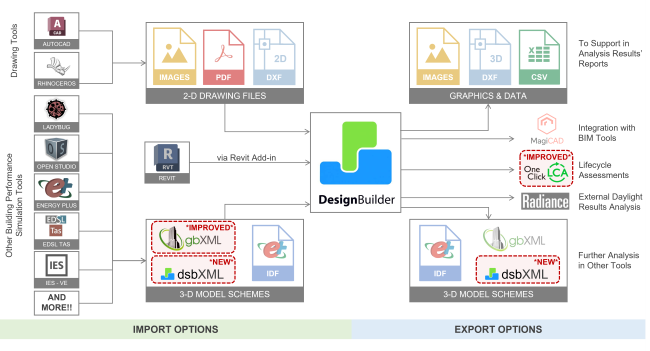

INTEROPERABILIDAD

DesignBuilder proporciona múltiples opciones de importación y exportación, con una variedad de formatos para maximizar la interoperabilidad con otras herramientas. Se han agregado dos nuevas opciones de interoperabilidad en ésta versión 7:

• Ahora se pueden importar archivos IDF creados en herramientas de terceros como OpenStudio, a DesignBuilder. La nueva herramienta de importación IDF permite importar desde un archivo IDF, la geometría del edificio, los paquetes constructivos, los acristalamientos, los materiales y las protecciones solares a un modelo DesignBuilder. Las zonas de la misma planta se agrupan en un bloque, lo que facilita la configuración. Todas las versiones de EnergyPlus desde la 7.2 en adelante son compatibles.
• Un nuevo enlace a MagiCAD permite exportar las cargas de climatización de DesignBuilder a MagiCAD, para desarrollar más en detalle el diseño de calefacción, refrigeración y ventilación. Un flujo de trabajo típico implica abrir DesignBuilder directamente desde el complemento MagiCAD Revit, ejecutar los cálculos de cargas en DesignBuilder e importar los resultados de nuevo a MagiCAD, donde se pueden utilizar para la selección de equipos, etc.

Adicionalmente se incorporan mejoras en la importación de modelos gbXML, para modelos con espacios que no están completamente cerrados.

MODELACIÓN DEL SUELO CON KIVA

DesignBuilder v7 incluye la modelación del suelo mediante Kiva 3D, lo que permite cálculos más precisos de transferencia de calor entre el suelo y el edificio. Kiva es una herramienta de última generación y validada a nivel mundial, para el cálculo de transferencia de calor desde suelos dentro de EnergyPlus. Esta permite calcular los perfiles de temperatura del suelo en 2D a través de un cálculo del suelo en 3D durante la simulación. Estos perfiles se conectan con las superficies adyacentes al suelo del edificio para mejorar la precisión de los cálculos de transferencia de calor del suelo.

Solo se requieren algunos datos adicionales para manejar Kiva y el impacto en los tiempos de simulación es muy menor. A diferencia del enfoque de temperatura constante utilizado en la mayoría de los modelos energéticos, no es necesario ingresar datos de temperatura del suelo, que rara vez (si es que alguna vez) están disponibles en la práctica. En cambio, en Kiva las temperaturas del suelo profundo, calculadas a partir de los datos meteorológicos, se utilizan como la condición de borde inferior en las simulaciones.

Incluso hay una opción "Kiva Basic" que proporciona una precisión adicional, con solo unos pocos parámetros de entrada adicionales.

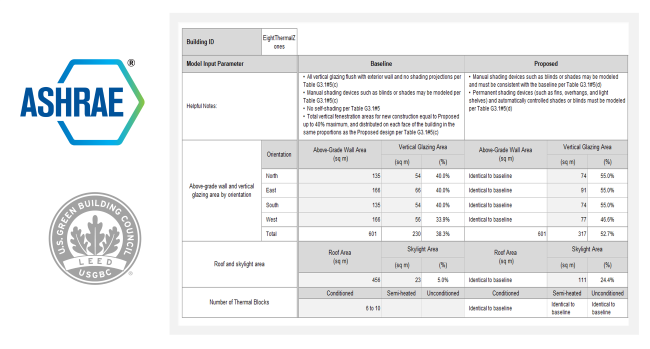

LEED Y ASHRAE 90.1 Apéndice G 2013 y 2016

DesignBuilder V7 permite realizar simulaciones acorde al estándar ASHRAE 90.1 App G 2013 y 2016, incluidos los últimos sistemas HVAC para los modelos de referencia (baseline).

Además, ahora se puede generar desde DesignBuilder el reporte del “LEED v4 Minimum Energy Performance Calculator”, con todos los datos claves ya ingresados.

COLORES PERSONALIZADOS EN EL MODELADOR

DesignBuilder v7 ahora permite cambiar la apariencia de la geometría en el modelador, seleccionando alguno de los templates disponibles o personalizando los colores directamente.

Si deseas probar nuestra nueva versión gratuitamente por 30 días, ir a quí.

NUEVA HERRAMIENTA WEATHER ANALYTICS
WEBINAR
29-11-2023 / 11.00 - 12.00 (UTC-04.00)

Los datos meteorológicos son un input fundamental para la simulación energética de edificios, pero a veces es complejo obtener estos datos, sobre todo de ubicaciones lejanas y/o no urbanas. Para ayudar a abordar esto, DESIGN BUILDER UK desarrollo la nueva herramienta Climate Analytics de DesignBuilder, que brinda acceso a un vasto repositorio de datos meteorológicos horarios de alta calidad a través de una plataforma web fácil de usar. Climate Analytics incluye una amplia gama de herramientas de análisis para ayudarte a identificar y acceder a los datos más adecuados para tus proyectos, además de la capacidad de crear rápida y fácilmente tus propios archivos meteorológicos para cualquier ubicación.


En este webinar, Andy Tindale, fundador de DesignBuilder, expondrá esta nueva herramienta. Su presentación incluirá:


1. Una descripción general de la plataforma web Climate Analytics.
2. Diferentes tipos de datos meteorológicos (años de diseño, años reales y años típicos) y sus aplicaciones.
3. Herramientas de análisis climático para visualizar tendencias, revisar la calidad de los datos y ayudarte a seleccionar los datos más adecuados.
4. Creación de nuevas estaciones meteorológicas virtuales para cualquier lugar del mundo.
5. Modificación y transformación de datos para tener en cuenta cambios climáticos futuros, efectos "islas de calor urbanas" y escenarios climáticos extremos.

Inscríbete en este importante webinar, a realizarse el 29 de Noviembre, 11.00 - 12.00 hrs (UTC-04.00). Registrate aquí.
